A fotovoltaikus vezetékek kezelése közvetlenül befolyásolja az üzem hosszú távú -megbízhatóságát, megakadályozva a szigetelés súrlódását, a dielektrikum tönkremenetelét és a rendszer földelési hibáit, amelyeket a kábelek megereszkednek az alumínium modulok éles keretéhez vagy tetőfelületéhez. A nagy szakítószilárdságú 304-es rozsdamentes acél (SUS304) és UV-stabilizált rugóacél klipek alkalmazása 25 éves működési élettartamot biztosít szélsőséges szélvibráció (akár 60 m/s) és erős hőciklus (-40 foktól +90 fokig) mellett. A megfelelő mechanikus kapocsgeometria kiválasztása adott karimavastagságokhoz (1,5–3,0 mm) kiküszöböli az elektromos meghibásodásokat, és akár 40%-kal csökkenti a helyszíni telepítési munkát.
Kábelfelfüggesztés veszélyei fotovoltaikus tömbökben

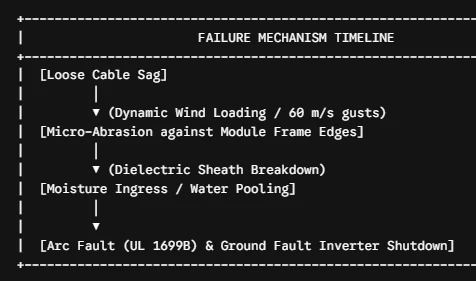

A nem biztonságos vagy nem megfelelően kezelt egyenáramú kábelezés a fotovoltaikus tömbökön belül jelentős működési kockázatot jelent a kereskedelmi és közüzemi{0}}méretű napelemes berendezések számára. A szél-dinamikus mozgása a PV1-F vagy a H1Z2Z2-K kábelszigetelés folyamatos mikro-kopását okozza, amikor érintkezésbe kerül a nyers szerkezeti élekkel. Ez a mechanikai kopás idővel szabaddá teszi a rézvezetőket, ami alacsony ellenállású szigetelési hibákat (ISO földzárlat) idéz elő, amelyek nedves környezeti körülmények között az inverter leállását váltják ki.
A víz felhalmozódása a lelógó huzalkötegek mentén felgyorsítja a szigetelés lebomlását a hidrolízis és a megnövekedett dielektromos feszültség révén. Hideg éghajlaton a beszorult nedvesség jéglencsékké fagy, és 500 N-t meghaladó mechanikai erőt fejt ki a csatlakozókra (MC4), ami a tömítés megszakadásához, a csapok korróziójához és az egyenáramú ív kialakulásához vezet az UL 1699B meghibásodási forgatókönyveinek megfelelően. Ezenkívül a forró tetőmembránokkal való közvetlen érintkezés (nyáron +75 fokos felületi hőmérséklet felett) a térhálósított poliolefin (XLPO) köpenyek idő előtti termikus öregedését okozza, így a szigetelés várható élettartama a 25 éves rendszertervezési küszöb alá csökken.
| Lebomlási mechanizmus | Kiváltó ok | Hatás a rendszermutatókra |
| Szigetelés kopás | Súrlódás a nyers eloxált alumínium keret széleihez (1,5–3,0 mm) | Földhiba kioldások, csökkentett szigetelési ellenállás (Riso< 1MΩ) |
| Termikus gyorsított öregedés | A kábel közvetlenül a tetőfelületen fekszik (+70 foktól +85 fokig) | A köpeny ridegsége, idő előtti dielektrikum-lebomlás |
| Csatlakozó feszültség | Gravity sag on unsupported cable runs (>600 mm fesztáv) | MC4 pull-out, contact resistance spike (>0,5 mΩ), lokalizált ív |
| UV lebomlás | Szabványos nylon 6/6 kábelkötegelő 2-5 év után eltörik | Teljes kábelköteg leesés, mechanikai sérülés |
Mérnöki minták és műszaki adatok kérése
Rozsdamentes acél kábelrögzítő szerelési architektúra
A megfelelő klippozíció kiválasztásához a mechanikus kapocsgeometriát az adott szerkezeti hordozóhoz kell igazítani -akár az eloxált alumínium modulkeret karimájához, akár a fő szerkezeti síncsatornához. A kiváló-minőségű SUS304 rugós acél kábelbilincsek kettős-szöges rögzítőfogakon alapulnak, amelyek átharapják az AL6005-T5 alumíniumkeretek oxidrétegét (10 μm{9}}15 μm), így rezgésálló mechanikai kötést hoznak létre, amely meghaladja az 15 N kihúzási erőt.
Modulkeret szélére rögzítés (1,5 mm – 3,0 mm-es karimák)
A PV modul keretének belső visszatérő karimája mentén elhelyezett kapcsok azonnali feszültségmentességet biztosítanak a csatlakozódoboz kilépési pontján.
- Klip geometriája:A 90 fokos és 180 fokos kábelbevezetési irányok lehetővé teszik a kerethez képest párhuzamos vagy merőleges vezetést.
- Megtartó erő:90 N és 220 N közötti visszatartó képesség a szögesfogprofiltól függően.
- Karima tartomány:Szabványos 1,5 mm és 3,0 mm közötti modulkeret vastagságra tervezték.
- Hajlítási sugár:A klip szélein lévő peremek megakadályozzák az éles fém érintkezést a kábelköpenyekkel szemben 15 m/s és 60 m/s közötti széllengés alatt.
Gyakoritly Feltett Kérdések
Mekkora a maximális ajánlott távolság a szolárkábel csíptetői között egy tömb mentén?
A maximális ajánlott távolság 400-500 mm a modulkeretek és a síncsatornák mentén. A távolság nem haladhatja meg a 300 mm-t a mikroinverterek vagy a csatlakozódobozok közelében, hogy megakadályozzák a csatlakozók kábelfeszülését 60 m/s-ig terjedő szélterhelés mellett.
Miért válassza a SUS304 rozsdamentes acél klipszeket az UV{1}}nejlon kábelkötegelők helyett?
A SUS304 rugóacél 25+ évig megőrzi mechanikai szerkezeti integritását szélsőséges hőmérsékleten (-40 foktól +120 fokig) UV lebomlás vagy feszültségrepedés nélkül. Az UV-stabil nejlonkötések általában rideggé válnak, és 3-7 éven belül tönkremennek nagy besugárzású sivatagi vagy tengerparti környezetben.
Ezek a kábelkapcsok kompatibilisek a 4 mm²-es és a 6 mm²-es PV vezetékekkel is?
Igen. A szabványos SUS304 klipek rugalmas rugós{2}}rögzítési geometriájúak, és 5,5–7,5 mm-es kábel külső átmérőjűek, és szabványos 4 mm² és 6 mm² (12 AWG és 10 AWG) PV1-F/H1Z2Z2-K, így kettős szigetelésű kábelezéssel rendelkeznek.
