A tetőszerkezet meghatározza a fotovoltaikus szerelési rendszer meghibásodásának módját jóval azelőtt, hogy a modul hatékonysága relevánssá válna. A szolártartó helytelen kiválasztása 45 m/s feletti szélsebesség esetén vízszivárgást, galvanikus korróziót, tetődeformációt vagy felemelési meghibásodást okozhat. A tetőalap és a sínrendszer közötti rögzítési felületet ezért meg kell felelni a tető geometriájának, a szerkezeti terhelési útvonalnak és a helyi tervezési szabványoknak, mint például az AS/NZS 1170.2, EN 1991-1-4 és IBC 2021.
Kereskedelmi és lakossági tetőtéri napelemes projekteknél az elsődleges tervezési változók a tető anyaga, a kihúzási ellenállás{0}}, a hőtágulási együttható és a vízszigetelés módszere. Az alumíniumötvözet AL6005-T5 és SUS304 rozsdamentes acél marad a domináns anyagkombináció korrózióállóságuk és stabil mechanikai teljesítményük miatt a tengerparti és magas páratartalmú területeken.

Miért változtatja meg a tetőgeometria a szerkezeti viselkedést?

A tető lejtése közvetlenül befolyásolja az emelési nyomás eloszlását.
A 10 fok feletti tetők magasabb élemelkedési együtthatót eredményeznek.
Ciklonális szélviszonyok mellett a tető sarkaiban csúcsnyomású zónák vannak.
A sínfesztávolságot újra kell számítani, ha a hóterhelés meghaladja az 1,0 KN/㎡ értéket.
Az alumíniumsínek hőtágulása meghaladhatja a 2,4 mm-t 6 méteres sínhosszon, -20 fok és 80 fok közötti hőmérséklet-ingadozás mellett.
A part menti létesítményeknél a sópermettel szembeni ellenállás meghatározó tényezővé válik. A szabványos eloxált alumíniumréteg vastagságának 10 μm-nél nagyobbnak vagy egyenlőnek kell maradnia az ISO 9227 sópermetes vizsgálat során.

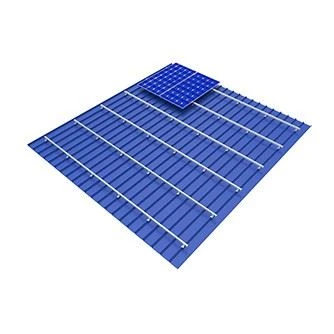

Fémtetős napelemes szerelési rendszerek: szorítóerő és vízszigetelés szabályozás
    Az álló varrástetők továbbra is a leghatékonyabb{0}}kereskedelmi tetőtéri megoldás, mivel elkerülik a tető behatolását. A bilincs közvetlenül a varratprofilba viszi át a modulterhelést anélkül, hogy károsítaná a vízálló rétegeket.


A rossz szorítóillesztés helyi varratdeformációt és mikro{0}}repedést okoz. A bilincs geometriájának pontosan meg kell egyeznie a tetővarrat profiljával, különösen a trapéz alakú és a bepattanó{2}}zárprofilok esetében.

A hullámos fémtetők szabályozott behatolást igényelnek

A hullámos tetők önfúró csavarokat{0}} használnak EPDM tömítőfelületekkel kombinálva.

A kritikus hibapontok a következők:


EPDM deformációt okozó túl-nyomaték

Nem elegendő villogó átfedés

Galvanikus korrózió a szénacél kötőelemek és az alumíniumsínek között

Víz behatolása a csavar behatolási pontjai körül

Az EPDM kompressziós aránynak 25-35% között kell maradnia, hogy a hőciklus során megőrizze a vízálló rugalmasságát.


Helyszín:"A hullámos fémtetők szabályozott behatolást igényelnek" szakasz után
Kép leírása:Közeli-beépítési nézet az alumínium L-lábakról, amelyek hullámkarton fémtetőre vannak szerelve EPDM tömítéssel, önfúró csavarokkal és síncsatlakozással.
ALT címke:hullámos fémtető napelemes rögzítés EPDM vízálló tömítéssel és alumínium sínrendszerrel

[CTA blokk]
Horog: Csökkentse a tetőszivárgás kockázatát erős szélben.
Gombszöveg: Forduljon napelemes szerkezeti mérnökeinkhez még ma

Következtetés

A megfelelő napelemes rendszer kiválasztása a tetőszerkezeti viselkedéssel kezdődik, nem pedig a modulelrendezéssel. A fémtetők előnyben részesítik a bilincsekkel való kompatibilitást és a vízálló kompressziószabályozást. A cseréptetők a tetőkampók pontos pozicionálásától és a burkolólap-integrációtól függenek. A lapostetők hitelesített ballasztszámításokat és emelkedési ellenállás-ellenőrzést igényelnek.

A Kínából beszerző EPC-vállalkozók és napelem-elosztók esetében a beszállítói értékelésnek az ár-összehasonlításon kívül szerkezeti számításokat, korrózióvizsgálatot és gyártási tolerancia-konzisztenciát is tartalmaznia kell. A szerelési hiba általában az interfész részleteiből ered, nem magából a sínből.
